隨著埋地鋼質管道頂管穿越的施工工程越來越廣泛，管道的外防腐層的保護以及管道絕緣的問題越來越受到行業的重視，在管道施工中，頂管穿越工程無處不在，由于管道穿越的時候經過水泥套管或者鋼制套管都要受到很大的摩擦和沖擊，那么管道的外防腐層如何才能得到更好的保護呢？從管道防腐層保護和管道絕緣的兩個方面考慮，我公司研制了管道絕緣支架這一實用性非常強的產品，在管道穿越套管的時候，安裝上高密度聚乙烯材質的絕緣支架后，既能保護管道外防腐層，又能起到管道絕緣的作用，在這種背景下，管道絕緣支架的應用也越來越廣泛，越來越被行業認可。因此，管道絕緣支架也逐漸成為了管道外防腐保護者的角色。
產品特點

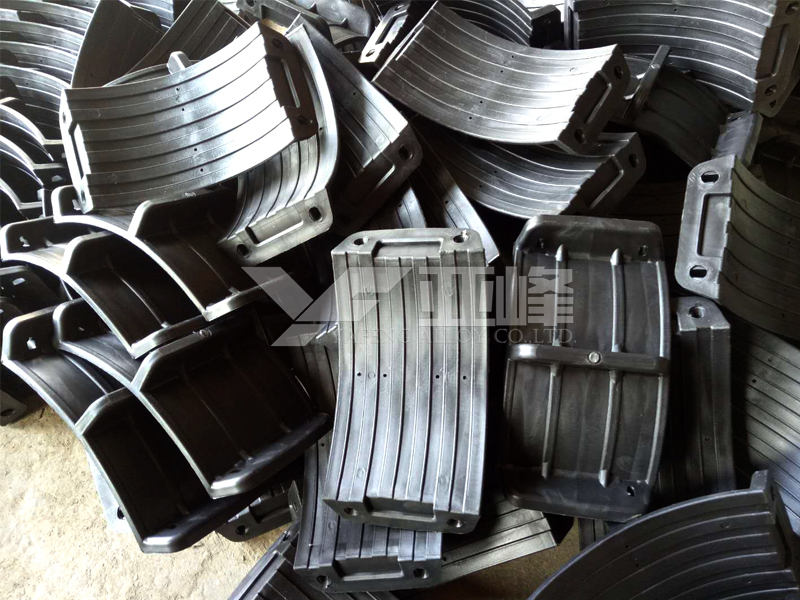

絕緣支架也叫絕緣支撐，一般分中片和小片，管徑在426以下用小片，457（含）及以上管徑用中片。我公司研發生產的管道絕緣支架在主管道穿越公路，鐵路，河流等管道穿越中，用于隔離主管與套管，其材質為高密度聚乙烯，具有絕緣性及長久的抗化學腐蝕性能，優異的耐磨性能和良好的抗沖擊性能，以及抗機械，熱沖擊，應力的性能，其主要質量技術指標已達到國外同行業質量技術標準。它的高強力學承載能力和它的多用途，以及良好的性價比而被廣泛應用，質量技術標準已全部達到中國石油管道公司管道技術研究中心的《定向穿越用管道絕緣支撐架執行標準》主要質量技術指標已達到德國同行業質量技術標準。管道絕緣支架特點（1）應用廣泛性：我公司研發的管道絕緣支架，廣泛應用于石油、天然氣、煤氣、工業化工液體的輸送管道施工穿越公路，河流，橋梁，山脈等，是陰極保護措施不可缺少的陰極保護系列產品中的重要產品。適用于各種條件下管徑規格，我公司還可以根據客戶需要制造特殊規格的絕緣支架。（2）良好的牢固性：該產品擁有雙重的加固措施，四道緊固線，科學而又方便的將支撐塊牢固的緊固在管線上，徹底解決了管道施工中因管徑大，穿越距離長而極易造成支撐塊移動或單項緊固被創損壞，使支撐塊脫落的現象，從而保證施工質量。（3）解決施工難點，加快施工速度，提高施工質量：我公司按照施工設計要求，把3mm橡膠板固定在絕緣支架內壁，這樣防止了在施工中對管道外防腐層的損傷，既能有效的提高施工速度和施工質量，又滿足了設計要求。確保了施工質量，降低了施工成本。
3、 材料性能指標
（1）絕緣支撐須能夠保護套入了套管的輸送管道并使二者相對絕緣。
絕緣支撐須用擠出型高密度聚乙烯、聚四氟乙烯、高強聚氨基甲酸酯等壓模而成，也可用與之
相似或比之更優的材料制成，材料須滿足下列要求：
. 在設計溫度下能夠抵抗冷變形及軟化。
? 抗腐蝕
? 抗機械損傷（當輸送管道被拖入封堵時）
? 高絕緣性，低吸水性，防止輸送管道與封堵之間滲漏及導電
? 耐壓以保護輸送管道。
（2）有絕緣性及長久的抗化學腐蝕性能，優異的耐磨性能和良好的抗沖擊性能，以及抗機械、熱 沖擊、應力的性能。
性能 指標 ASTM 實驗方法
電氣強度 ≥20 MV/m D-149
耐壓強度 ≥22MPa D-695
拉伸強度 22-35MPa D-638, D-651
沖擊強度 ≥8 J/mm D-256
吸水性 0.01% D-570
4、 設計形式
（1）絕緣支撐

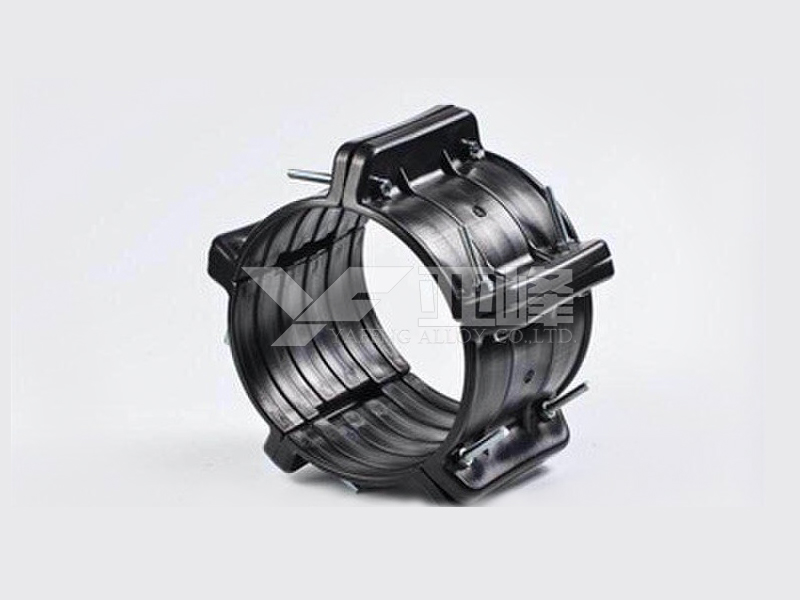

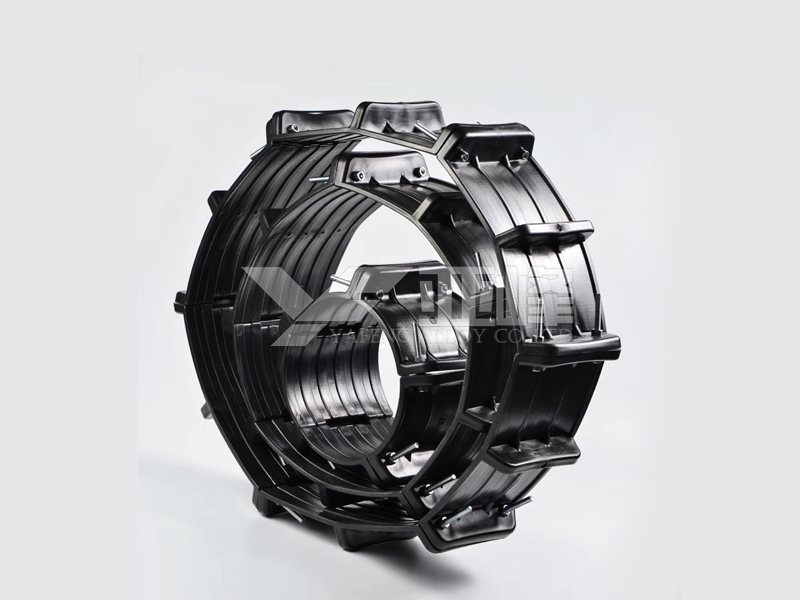

絕緣支撐的樣式如圖 1。絕緣器分段制造，現場組裝。鍍鎘螺拴及螺帽與絕緣器一齊由制造商提
供。組裝部件包括 2 部分，適用為 DN 150 mm (6")以下管徑。如果管徑大于 DN 150mm (6")，可
分隔成更多的部件，但應把組裝部件數量控制較小。分隔片的支腳高度應略小于用以下公式計算出的
數值：套管內徑-輸送管外徑/2
